正压送风余压监控系统网络型系列二由余压探测器CS-Y03N、余压控制箱CS-Y03M、余压监控主机CS-Y03D经计算机数据总线组合而成，各楼层余压探测器对正压送风余压进行检测，并将数据传送至余压控制箱，余压控制箱分析探测器数据，控制旁通泄压阀的工作状态，实现相应空间压差控制，达到保持余压值在合理范围内目的。后台主机显示并记录整个系统的工作状态。

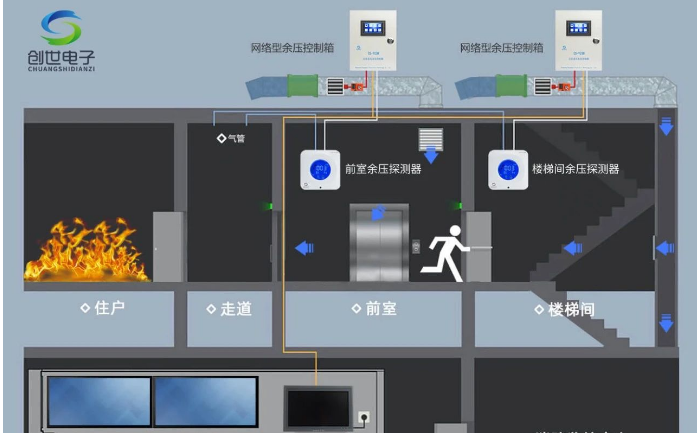

系统原理

正压送风余压监控系统网络型系列二将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来，是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层（间）等场所余压检测和控制设计的智能测控设备。

01  余压探测器

产品简介

余压探测器CS-Y03N，又名余压传感器、压差测控器、压差控制器、前室/楼梯间压力传感器或压差传感器，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值测控研发的一款高精度智能产品，完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。

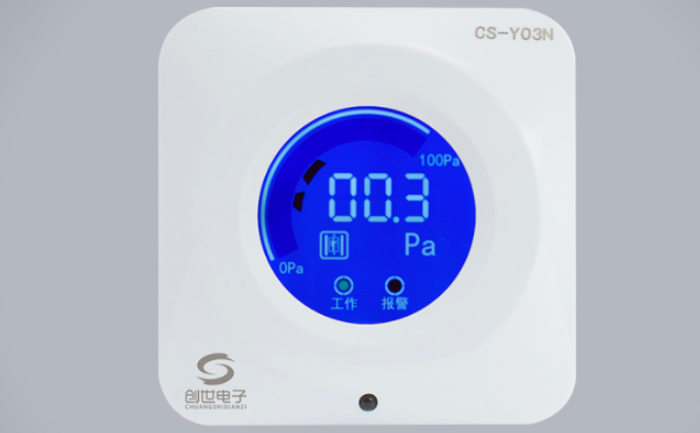

余压探测器

02 余压控制箱

产品简介

网络型风阀控制箱型号为CS-Y03M也叫余压控制箱。风阀控制箱电源线取自正压送风机配电箱，通过风机箱的消防电（AC220V）取电,是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值控制研发的一款智能产品。风阀控制箱CS-Y03M为整个系统中的余压探测器CS-Y03N和电动执行器（旁通泄压阀控制机构）集中供电，负责余压探测器信号的集中处理，从而来控制旁通泄压阀的开启和关闭。每台风阀控制箱可最多控制三路旁通泄压阀。

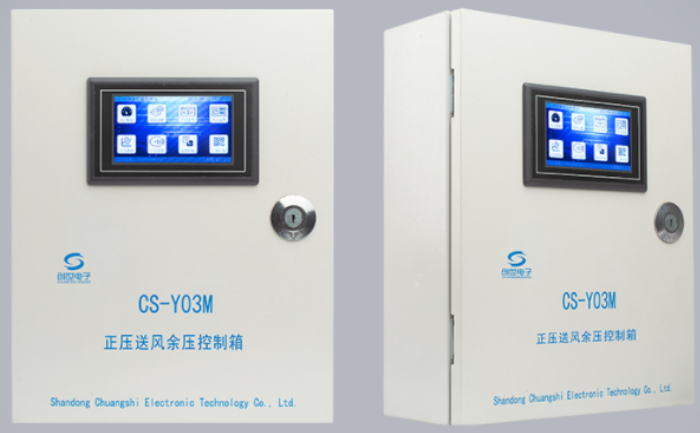

余压控制箱

 03 余压监控主机

 产品简介

网络型余压监控主机，又称余压监控器，型号为CS-Y03D，是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值监控研发的一款智能后台主机，完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求与余压压传感器、余压控制箱配套使用。

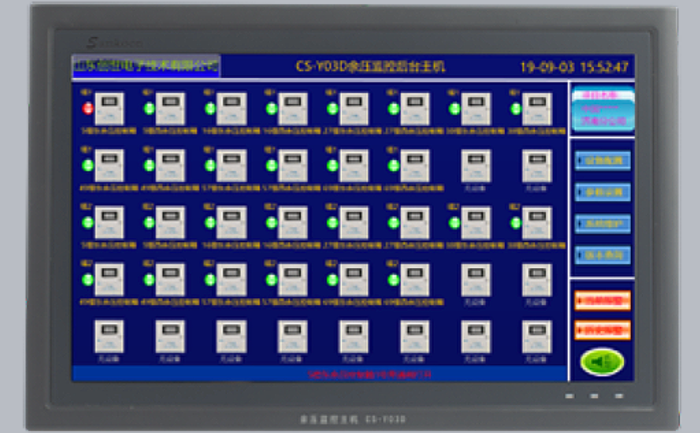

余压监控主机
