CS-Y04C余压控制器
CS-Y04C余压控制器
  • 外观图
  • 具体说明
  • 产品参数
  • 产品特点
  • 系统原理
  • 系统结构
  • 技术答疑

外观图

CS-Y04C余压控制器外观图

CS-Y04C余压控制器尺寸图

具体说明

网络型余压监控系统包括四部分组成,包括余压探测器CS-Y04D(又叫余压传感器、压差控制器)、余压控制器CS-Y04C、余压监控器CS-Y04M、泄压阀执行器等构成。其中余压控制器可以接收余压探测器的信号,并进行集中处理,从而来控制泄压阀执行器,进而控制旁通泄压阀的开启和关闭,还可以给余压传感器(余压探测器)和电动执行器(旁通泄压阀控制机构)集中供电。

网络型余压监控系统将空气压力传感技术、液晶显示技术、计算机控制技术、计算机网络技术有机结合起来,是专为防烟楼梯间、前室、合用前室、消防电梯间、封闭避难层(间)等场所余压检测和控制设计的智能测控设备。

网络型余压控制器型号为CS-Y04C。余压控制器电源线取自正压送风机配电箱,通过风机箱的消防电(AC220V)取电,是山东创世电子技术有限公司专门针对正压送风系统前室及楼梯间余压值控制研发的一款智能产品,完全满足GB51251-2017《建筑防烟排烟系统技术标准》中的功能需求。余压控制器CS-Y04C采用无极性二总线技术,相对于四线系统(两根供电线路、两根通讯线路),它的优势非常明显:供电线与信号线合二为一,节省了施工和线缆成本,给现场施工和后期维护带来了极大的便利。

外观小巧的余压控制器CS-Y04C,可以灵活地选择现场安装位置,既可以放在消防配电箱中,节省空间,也可以根据实际情况加上箱体,外置于配电箱旁。

产品参数

产品型号 CS-Y04C
输入电压 AC220V
输出电压 DC24V|AC220V
通信方式 二总线
安装方式 导轨式
安装位置 正压送风配电箱内
显示 全中文液晶显示
外形尺寸 141*108*73mm
工作温度 -15°C~85°C
供电线缆 NH-RVV-3X2.5mm2
与传感器通讯线缆 NH-RVS-2X1.5mm2
与旁通阀控制线缆 NH-RVS-3X1.5mm2
通道数量 可管理1路旁通泄压阀
电源功率 20W
响应时间 <0.5s

产品特点

  • 01
    监视余压探测器状态,联动余压探测器调节泄压阀。
  • 02
    与余压探测器之间采用消防二总线通信及供电,仅使用NHRVS-2×1.5 mm²通信线。
  • 03
    可查询本回路所有余压探测器数据、工作状态等信息。
  • 04
    向余压监控器实时反馈现场信息。
  • 05
    每个回路可带载256台余压探测器。

系统原理

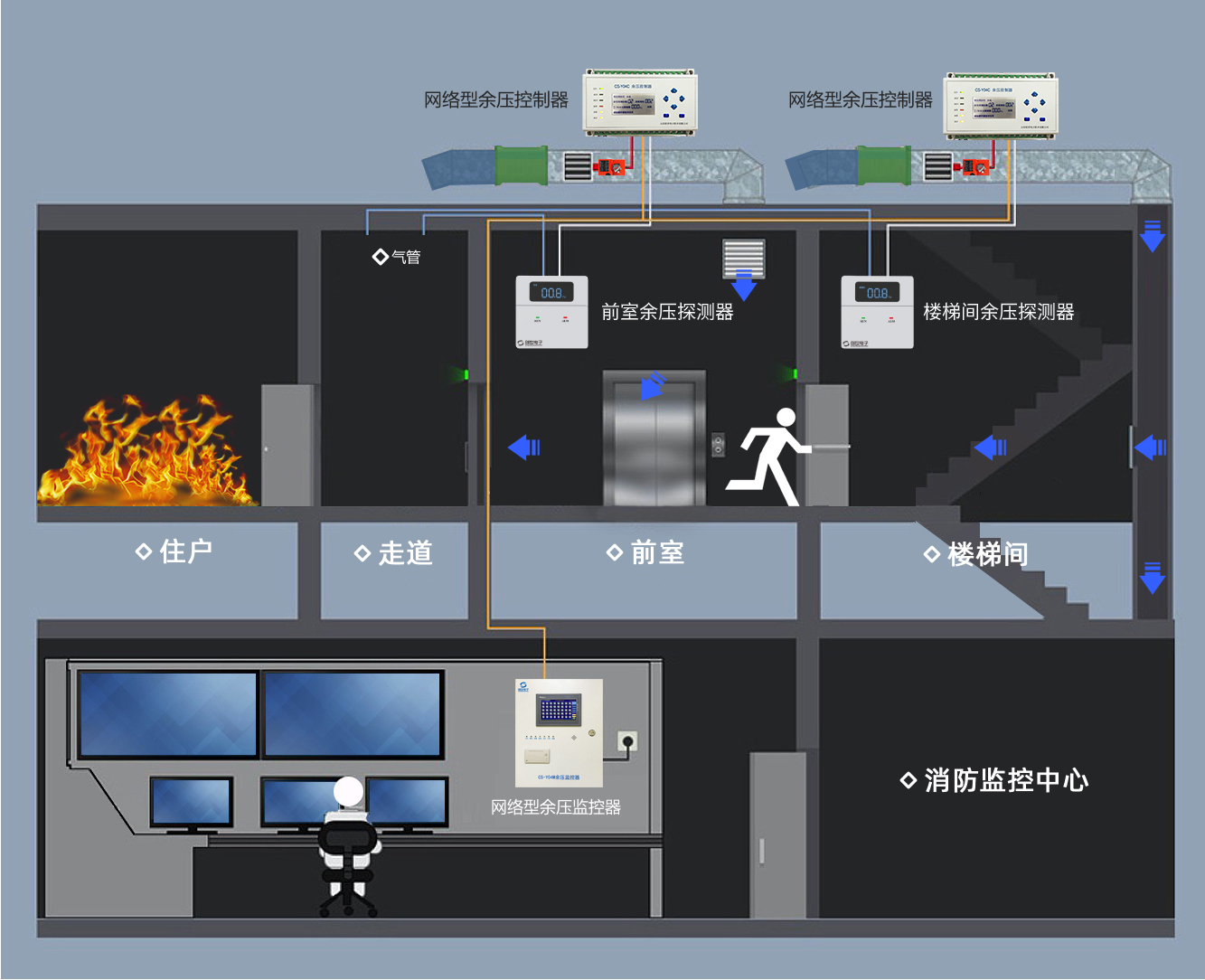

正压送风余压监控系统原理图

发生火灾时,正压送风系统启动,着火层及上下相邻两层风口开启,依据安全逃生原则,加压送风应满足防烟楼梯间压力>前室压力>走道压力的压力递增分布。
从防烟角度,余压值越高越有利于防烟。但加压送风方向与疏散门开启方向恰恰相反,余压值过高则会导致楼梯间和前室、前室和走道之间疏散门两侧压差过大,从而出现疏散门难以开启的情况,使疏散过程中存在安全隐患。 余压监控系统,实时监测前室和楼梯间的余压值,及时调整加压送风量,使前室和楼梯间的余压值保持在合理范围内,既能保证烟气和热量不能侵入,又能保证火灾区人们轻松打开房门进入防烟区。

系统结构

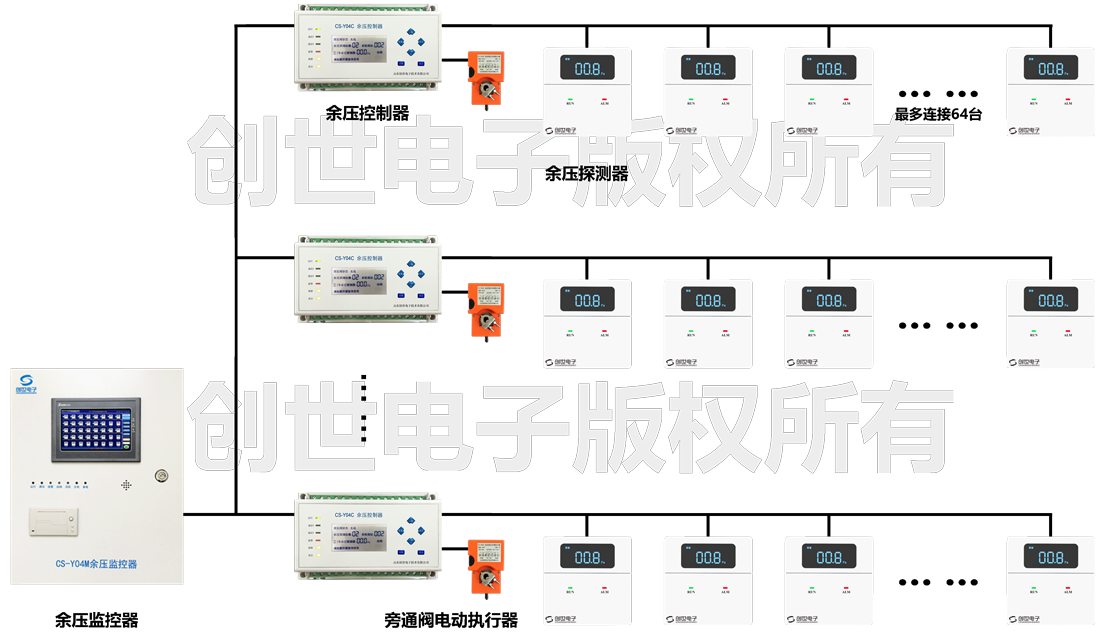

正压送风余压监控系统结构图
