1. 余压探测器|余压传感器的安装

1)  余压探测器安装在合用前室、楼梯间或走廊，并根据预埋的管线和气管的走向来确定具体安装位置。如果未提前预埋管线时，建议从风井穿线。

2)  余压探测器通过背部的挂孔固定在墙上，安装在防火门上方墙面为宜，距吊顶或屋顶20cm-50cm处。

2. 气管的安装

根据余压探测器安装的位置确定，规则如下：

1)  安装位置为合用前室时，负气嘴接气管，气管另一端应走至相应走廊侧，正气嘴悬空；

2)  安装位置为楼梯间时，负气嘴接气管，气管另一端应走至走廊，正气嘴悬空。

3) 安装位置为走廊时，正气嘴接气管，气管另一端应走至相应合用前室侧，负气嘴悬空。

3. 气管的防护

1)  已经吊顶楼层，建议穿气管至吊顶上，然后从走廊吊顶合适位置开孔穿出；

2)  所有气管裸露部分建议套PVC管或金属管，并予以固定；

3)  所有气管拐弯处，均需预留一定弯度，避免气管打结导致憋气。

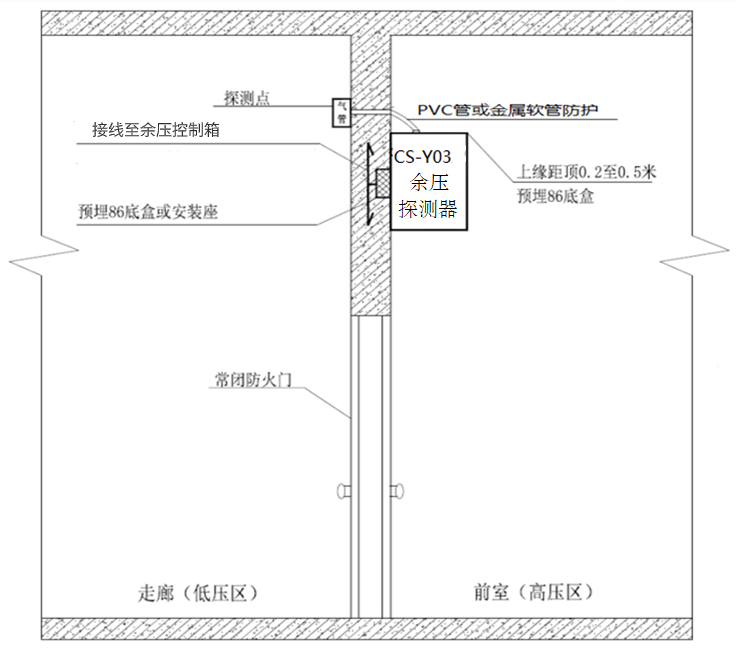

4. 下图为余压探测器安装示意图：

【产品推荐】

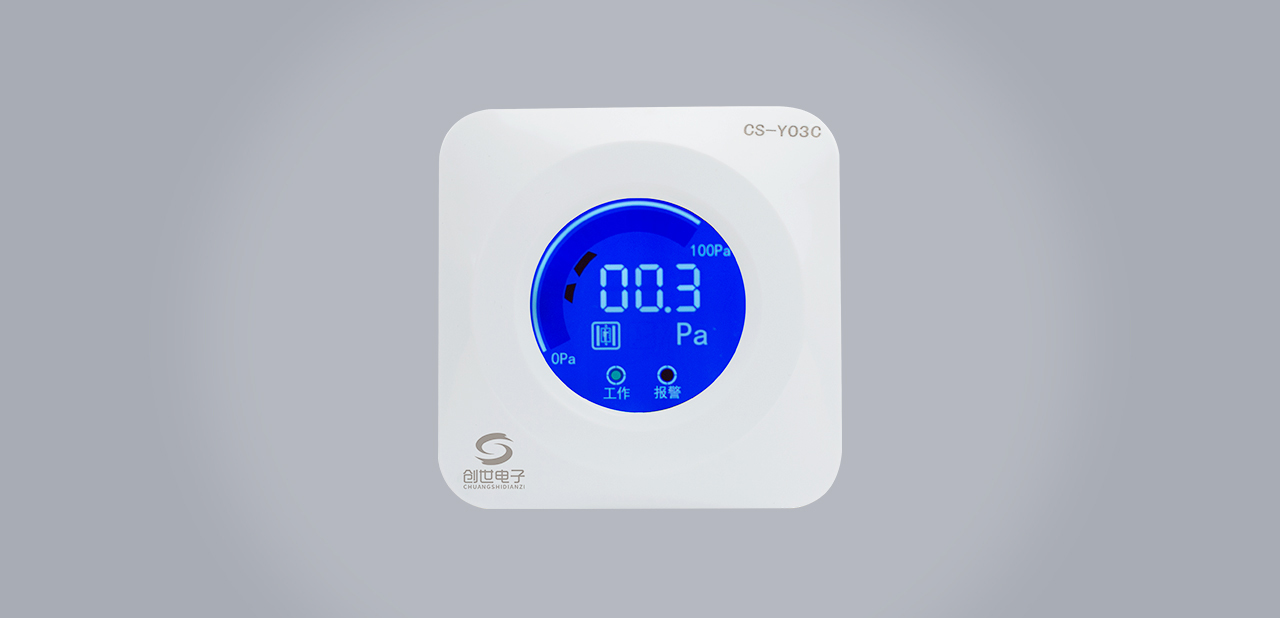

CS-Y03C余压探测器【点击图片查看详情】
