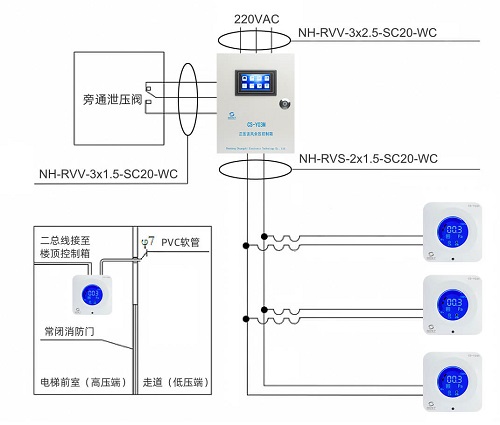

CS-Y03M余压控制箱安装
1. 余压控制箱为壁挂式安装，其供电从风机配电箱引出；
2. 楼顶顶层探测器两根甩线引至余压控制箱的端子排标示位置；
3. 每路（1-3路）正压送风机旁通阀电动执行机构引出3根线至余压控制箱的端子排标示位置；
4.每台余压控制箱接485总线并联接至消防中控室的余压监控后台主机，电缆建议采用NH-RVSP-2*1.5mm2。
探测器接线端子示意图：
CS-Y03M余压控制箱【点击图片查看详情】
